Resistenze
tubolari HD
I riscaldartori a cartuccia ad alta densità della serie
HD rappresentano lo standard tecnologico più elevato
per quel che riguarda questo tipo di resistenze.
Fondamentali
per assicurare le elevate prestazione di queste resistenze
sono materie prime di grande qualità e una tecnica
costruttiva tale da permettere la realizzazione di
elementi riscaldanti con densità di potenze di gran
lunga superiori agli elementi costruiti con tecnologie tradizionali.

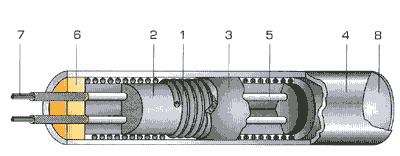

| 1 |
Filo resistivo in nichel-cromo 80/20 |
| 2 |
Nucleo in ossido di magnesio |
| 3 |
Isolamento in ossido di magnesio compresso |
| 4 |
Guaina in acciaio inossidabile |
| 5 |
Terminali in nichel puro |
| 6 |
Testata terminale in ceramica |
| 7 |
Cavi di alimentazione in nichel puro flessibili dall'interno
della cartuccia - isolati in fibra di vetro e teflon |
| 8 |
Disco di fondo in acciaio inossidabile saldato |
Vantaggio dei riscaldatori a cartuccia della serie HD rispetto
agli elementi riscaldanti di tipo convenzionale è la
lunga durata; ciò si ottiene principalmente creando
le condizioni tali che la spirale resistiva, fonte di calore,
non raggiunga temperature troppo elevate da compromettere
la vita dell'elemento riscaldante.
Infatti una delle caratteristiche di costruzione delle cartucce
ad alta densità HD è la spirale, che avvolta
attorno ad un nucleo in ceramica, viene isolata dalla guaina
esterna da uno strato sottile di ossido di magnesio fortemente
compresso, il quale realizza un'elevata conducibilità
termica fra il filamento e la guaina della cartuccia.
SPECIFICHE
TECNICHE
| Diametro
cartuccia HD |
1/4"
- 6.5 |
8 |
3/8"
- 10 |
1/2"
- 12.5 |
5/8"
- 16 |
20 |
| Tolleranza sul
diametro |
-0.03/-0.05 |
-0.04/-0.06 |
-0.04/-0.07 |
-0.05/-0.08 |
-0.05/-0.08 |
-0.06/-0.10 |
| Tolleranza lunghezza |
+/- 2% |
| Potenza |
+5% -10% |
| Resistenza |
+5% +10% |
| Rigidità
dielettrica |
1500V |
| Isolamento (a
freddo) |
>10 MQ |
| Dispersione
(a freddo) |
<0.1 mA |
| Max temp. esercizio |
750 °C |
CATALOGO RESISTENZE
TUBOLARI HD STANDARD
